前言
2020年9月，在观看“开学第一课”的时候，发现极米Z5的投影上出现了几个白色的小点，当时也没怎么在意。

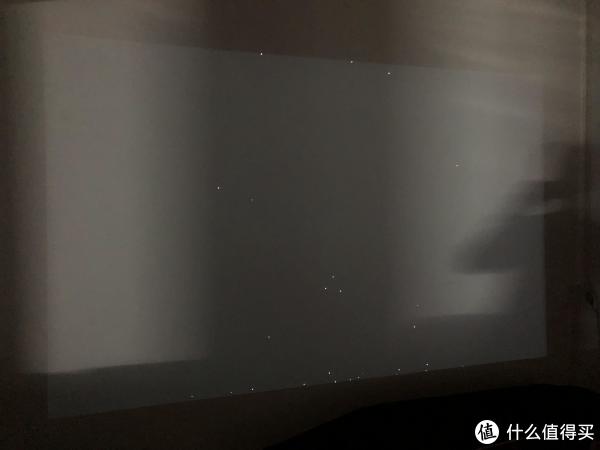

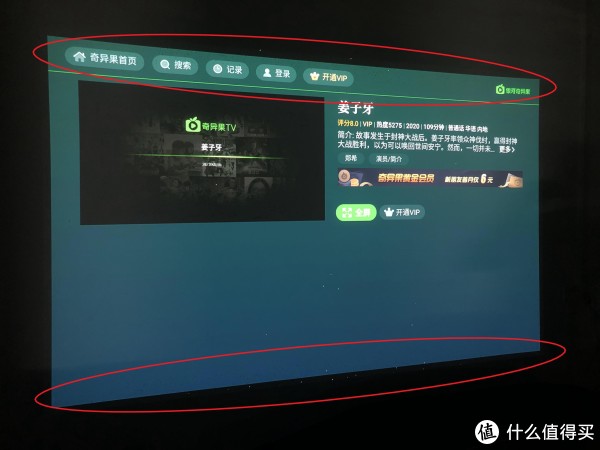

2020年11月19日，2个月的时间，白点增加到了29个，黑点不计其数。

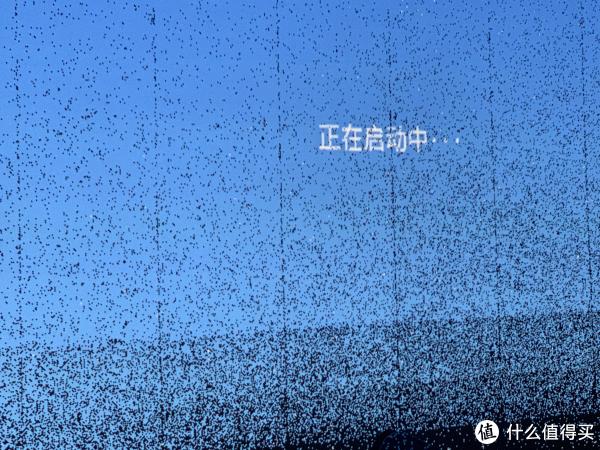

2021年3月20日，屏幕上的白点黑点已经多的惨不忍睹。

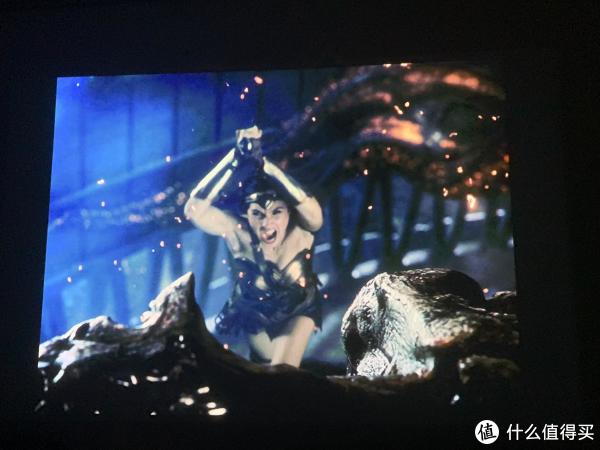

播放《扎克·施奈德版正义联盟》，不忍直视，字幕都看不见，不得不下定决心拆机维修。
售后维修计划破产
作为第一批众筹用户，极米Z5还是带来了很多欢乐的，打开NAS，躺在芝华仕头等舱沙发上，兑一杯加冰百利甜酒，舒舒服服的躺着看电影，别提多惬意了。
#本站首晒# 不就是个投影嘛：XGIMI 极米 Z5 无屏电视 开箱简评

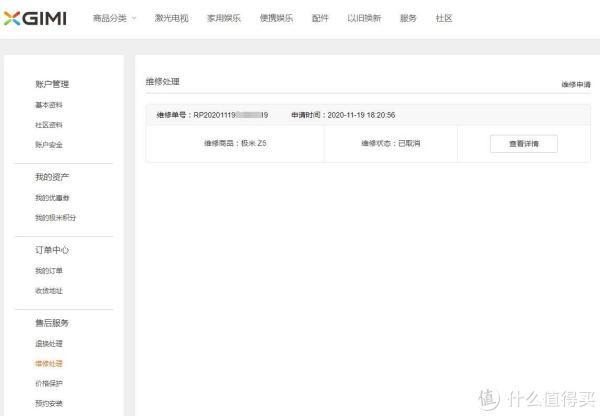

当投影刚出现3个白色小点的时候，也查阅了相关资料，说是投影机的DMD芯片出了问题，网友还说极米的售后不怎么黑，机器发回售后应该不会被宰。当时心里想，预算500元左右售后能解决的话也是能接受的，毕竟不用自己动手拆装，或许售后维修好之后还有保修服务。虽然极米Z5已经过了保修期，还是抱着试一下的心态在官网进行了售后维修申请。

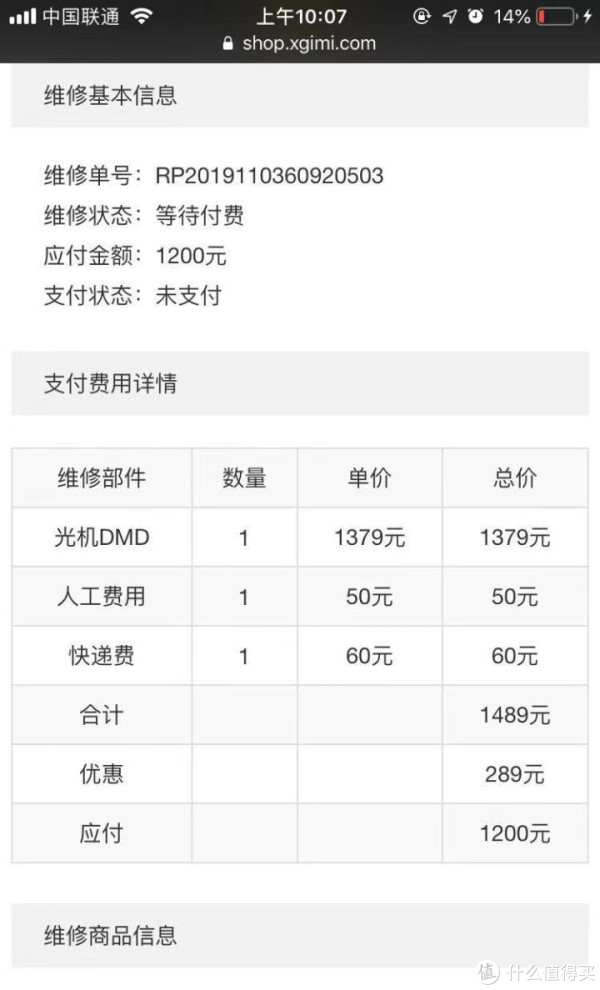

第二天，来了个四川成都的陌生电话，原来是极米售后，把画面异常【显示画面存在亮点黑点】的情况给售后描述了一下，并说明应该是DMD芯片的问题，售后表示具体故障还得收到机器让维修工程师检测之后才知道，在多次的询问下，客服说如果真的是DMD芯片有问题要更换的话，更换配件费用大概在1200元左右！机器3000多，维修1000多，当时我就决定了，我......不......修......了......！！！

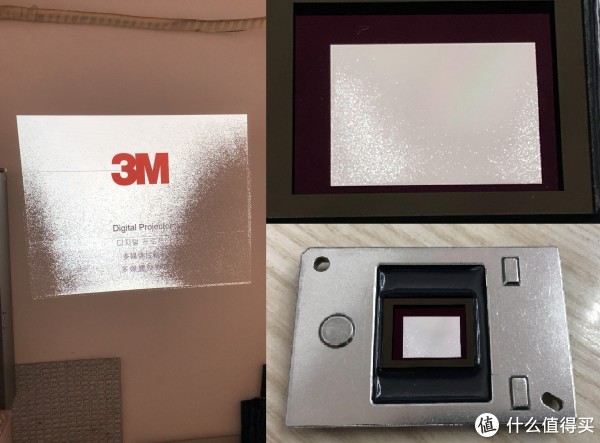

一次机缘巧合，朋友拿来一台3M的投影机，也是投影画面有黑点白点。拆开机器，很顺利的就把DMD芯片拆出来了，对比投影画面和DMD芯片表面，再次确定了这种故障就是DMD芯片损坏导致的。
2021年3月18日，扎导的正义联盟开播。大制作当然要用大屏幕观看，当天就弄到了1080P的亚马逊片源，当晚开看。只是这满屏的白点黑点，叫我情何以堪，太扎心了。
所以，我又决定了，我......要......自......己......修......！！！
DIY拆机维修

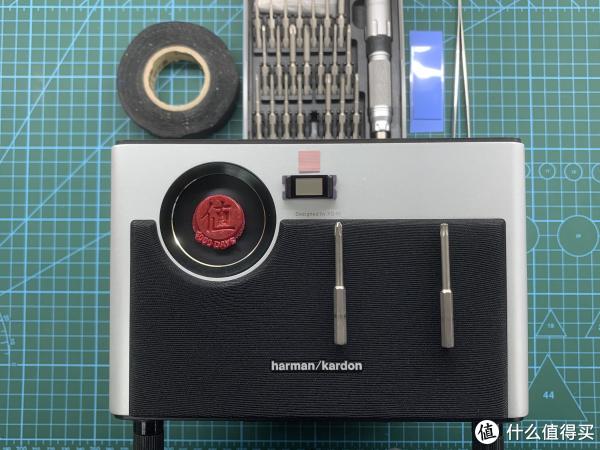

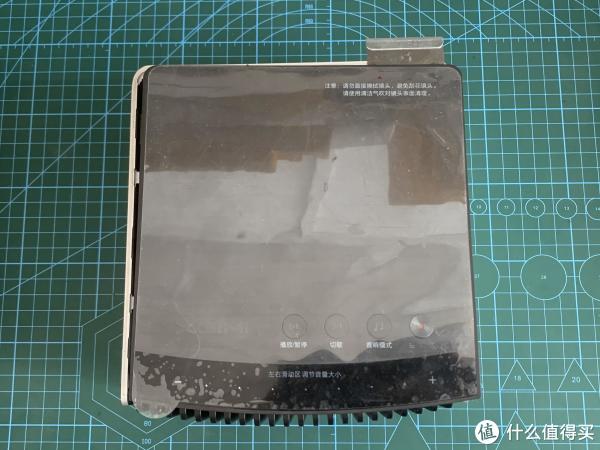

服役了将近4年的极米Z5，平时也没怎么保养，满是灰尘。

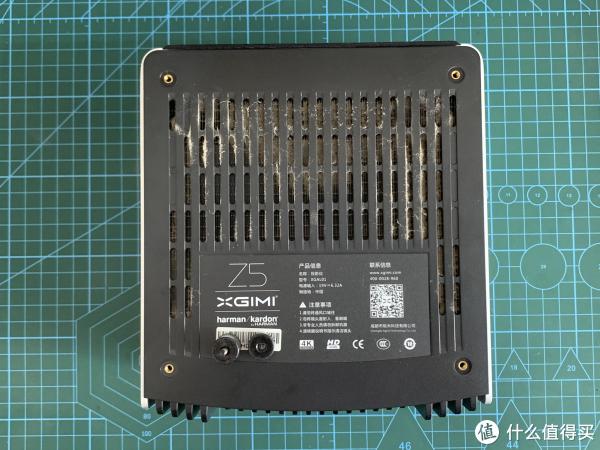

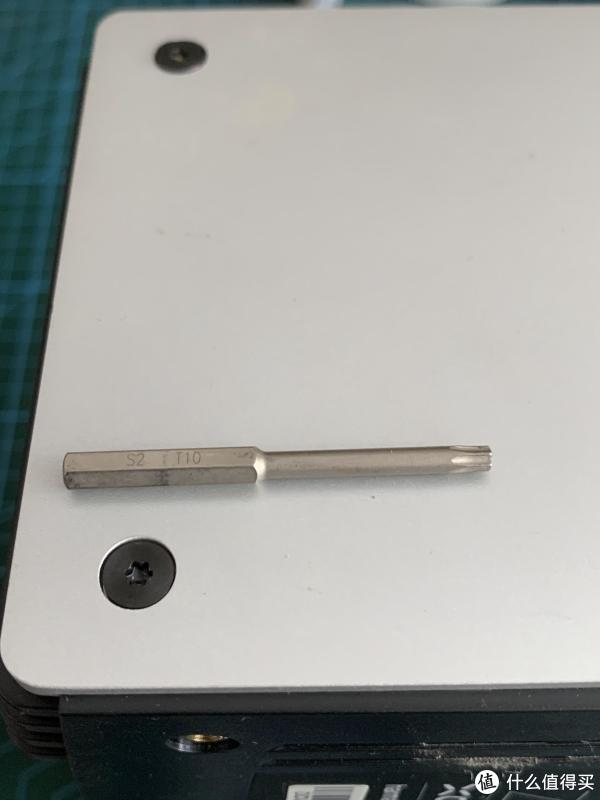

开始拆机。先用T10梅花螺丝刀取下铝合金外壳的4壳固定螺丝。
用刀片小心翘起上盖
注意上盖处的蓝牙和WiFi天线，还要小心上盖触摸板的连接排线，不要弄断了。蓝牙和WiFi天线卡扣处有胶固定，我是比较偷懒，没有拆天线，只拔了连接排线。

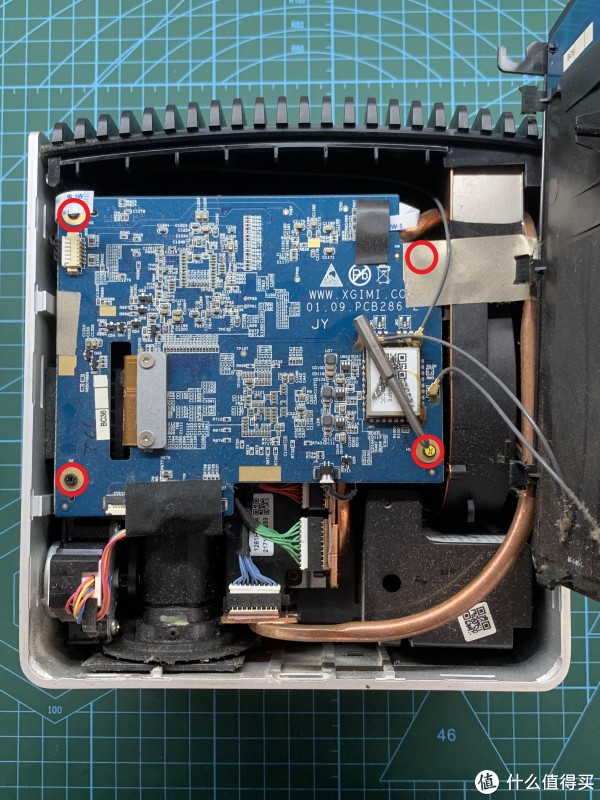

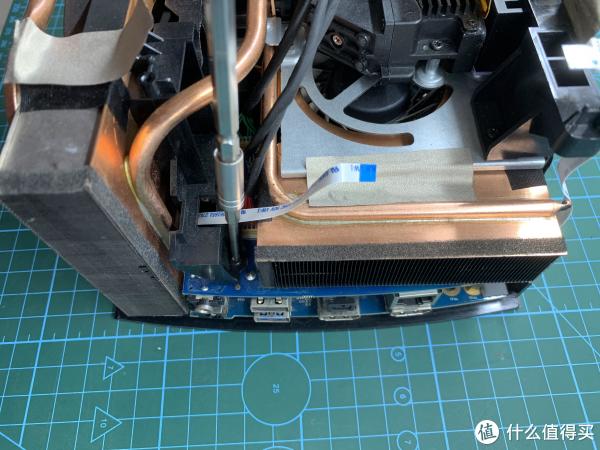

取下主板的4颗固定螺丝和2颗固定排线螺丝。

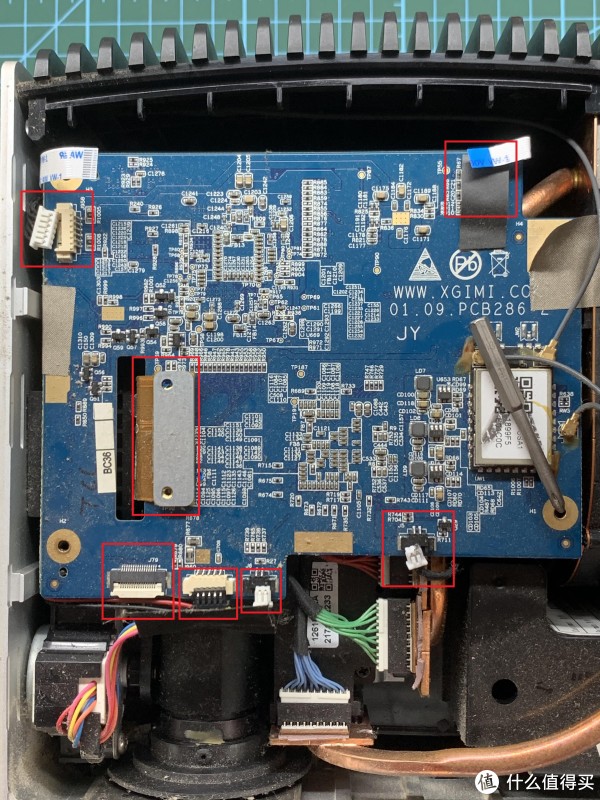

拆除红框内的7处排线连接。

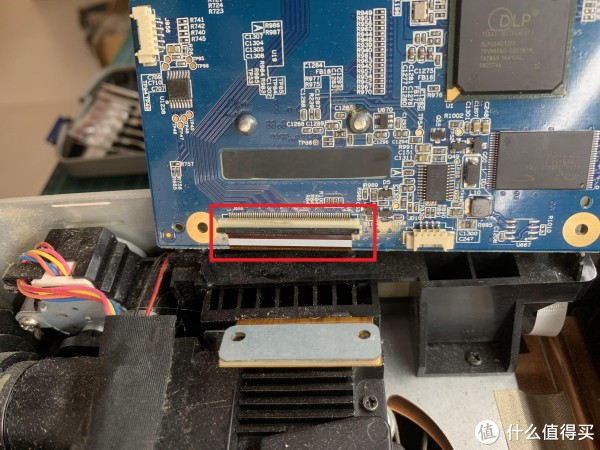

注意：主板背后还有一根排线，小心拔除
取下主板，接着分离铝合金边壳。注意：可以先分离铝合金边壳，再拔除上图红框内的排线，这样更容易操作！

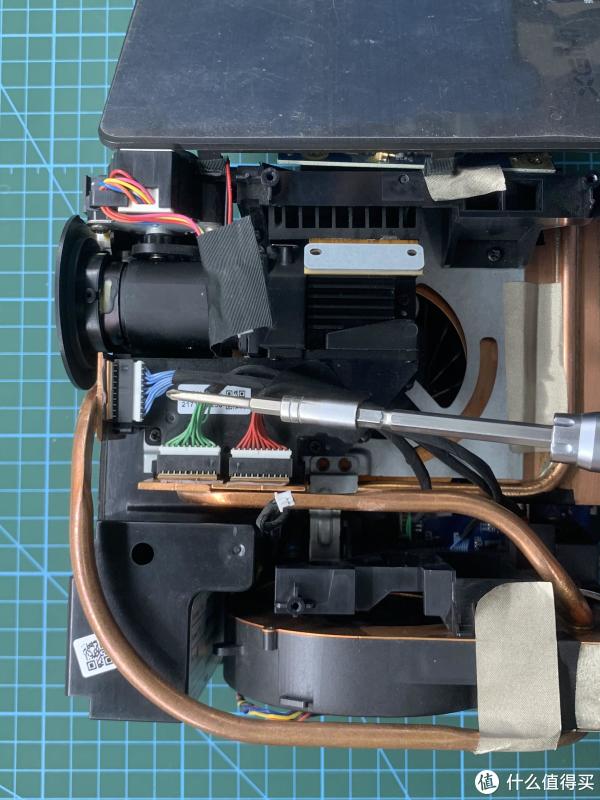

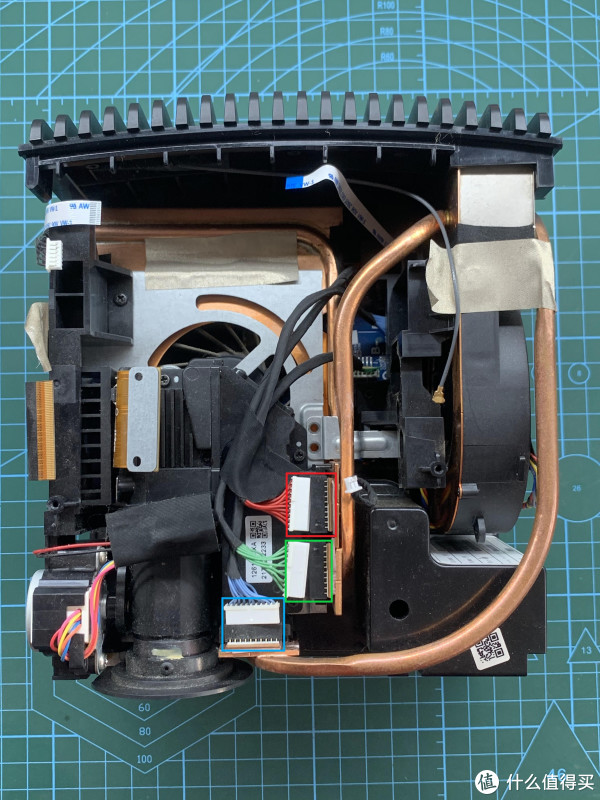

拔除R G B 三根排线。

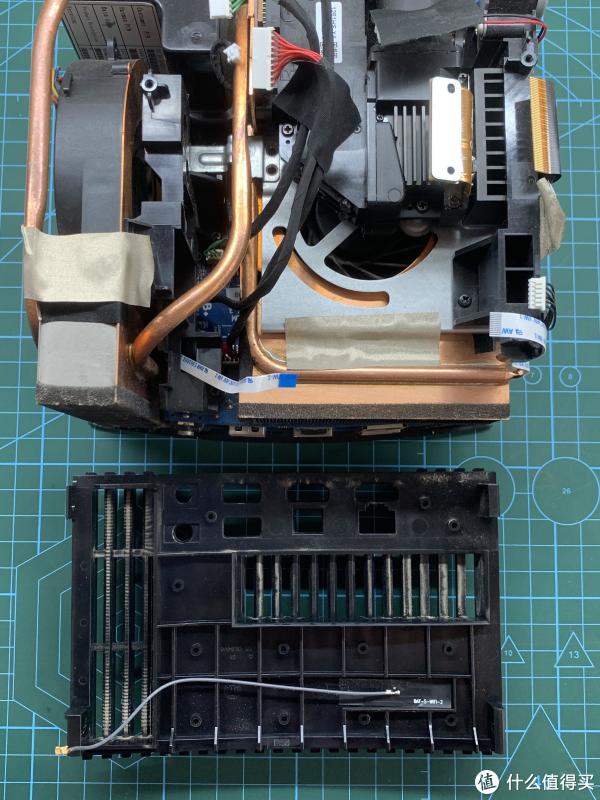

分离后壳，注意WiFi天线。

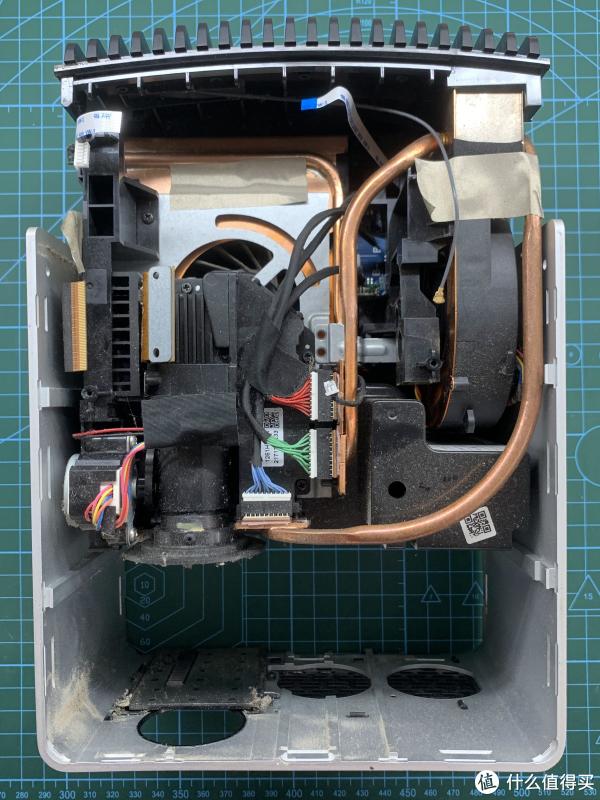

接下来分离散热组件、镜头组件、副板(驱动板、电源板等)
撕开胶带，取出排线。

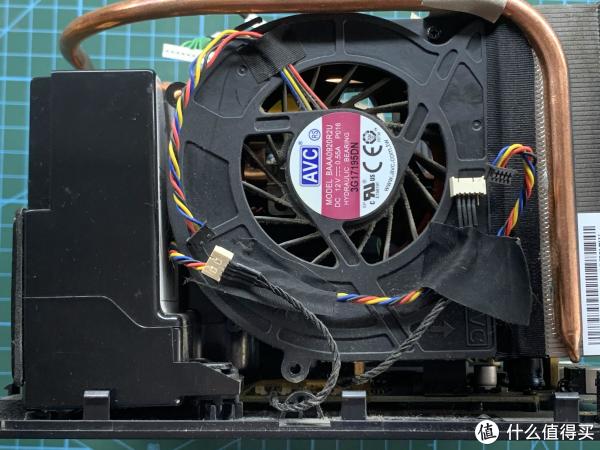

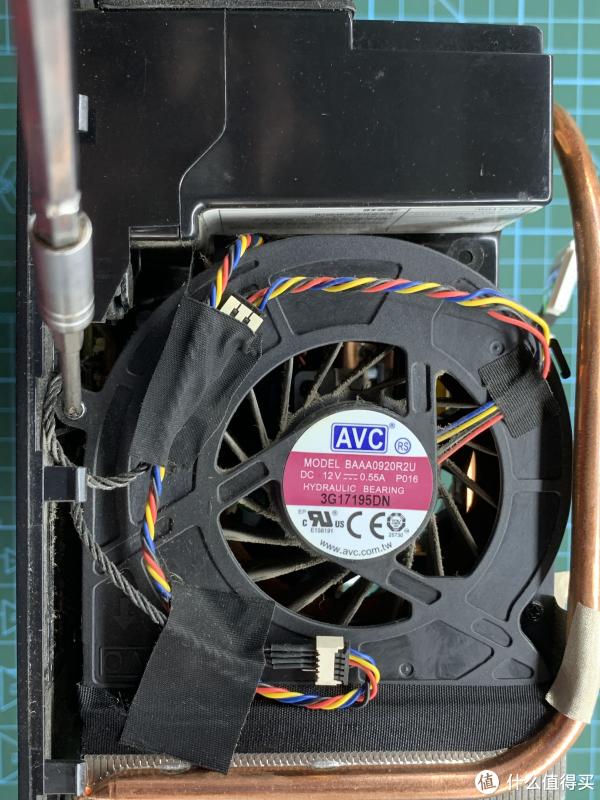

断开散热风扇的延长线。

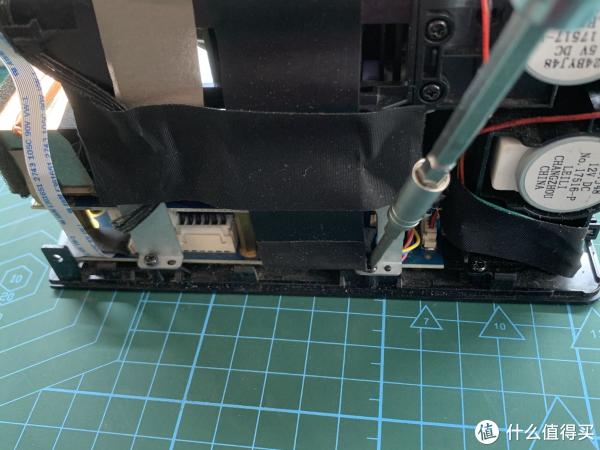

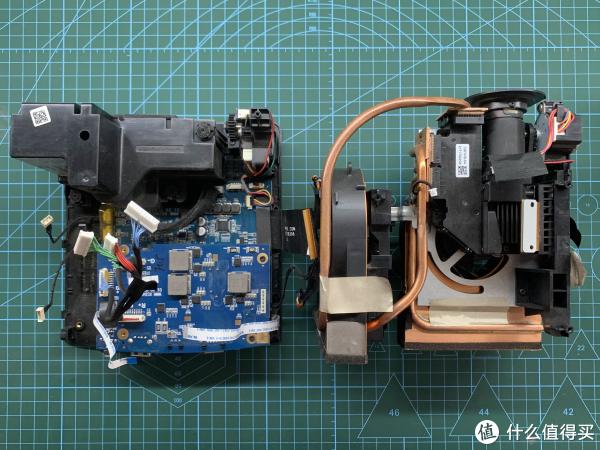

取走螺丝，拔掉线束，两大组件就可以分离了。

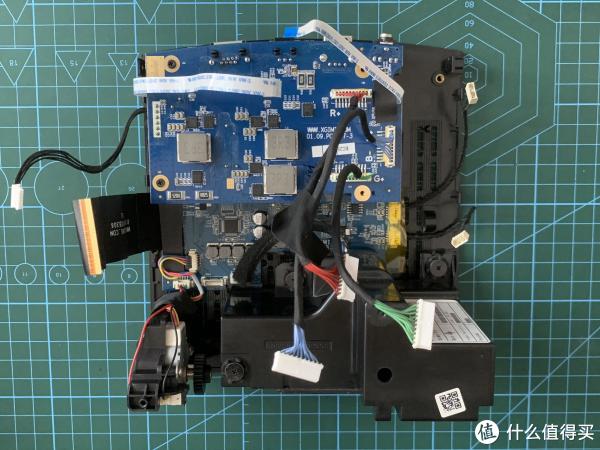

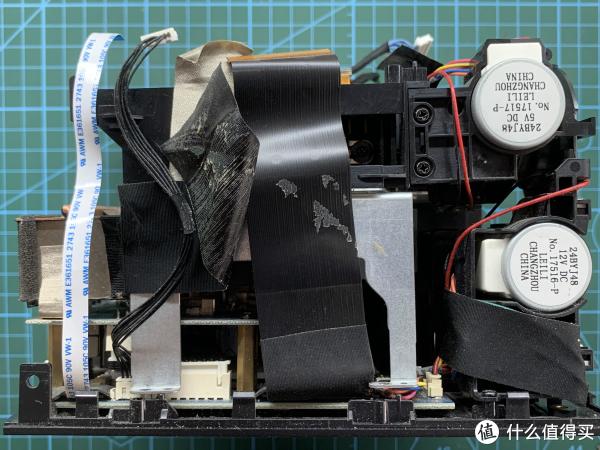

这个组件包括音响喇叭、电动滑门电机、LED驱动板、电源板等。

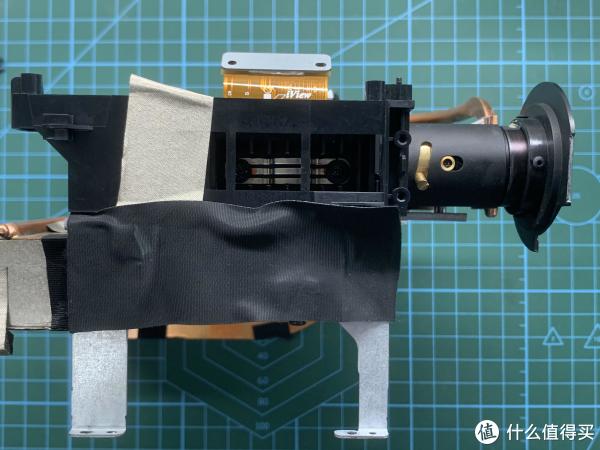

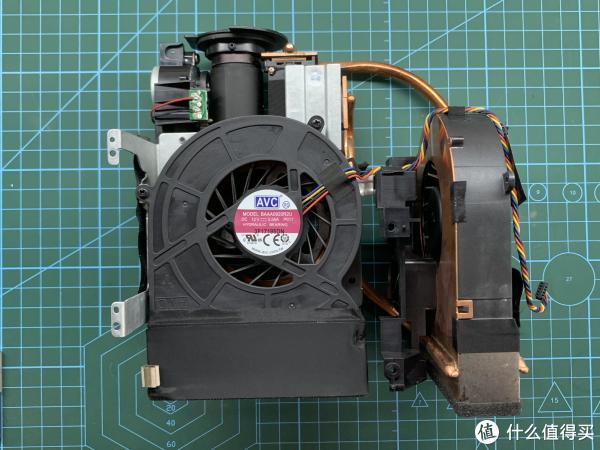

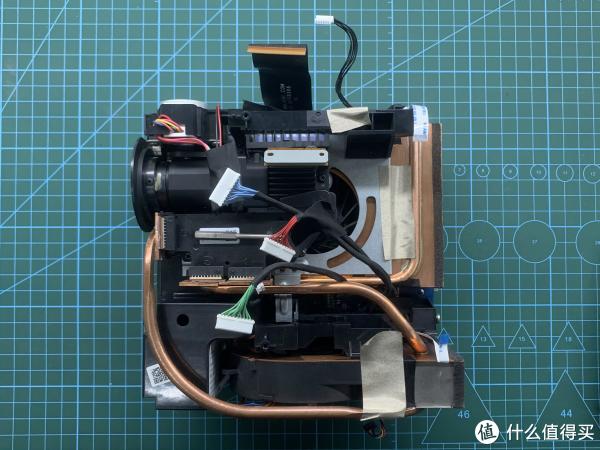

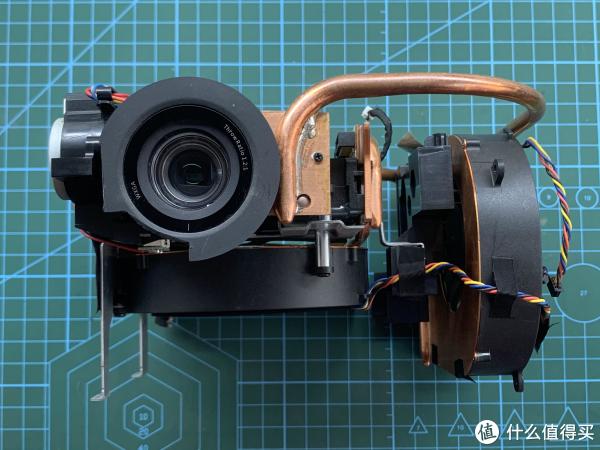

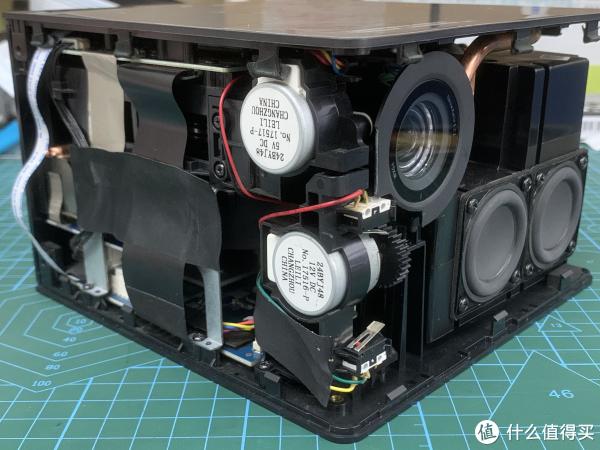

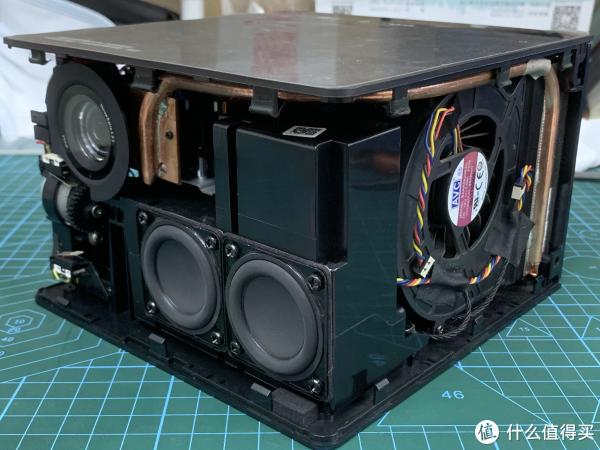

这个组件包含散热系统(热管，风扇)、LED灯组、DMD芯片、镜头、对焦电机等。
本来想拆开镜头检查或更换里面的一片替续透镜，无奈拆卸有些复杂，有可能致使LED灯珠板与热管散热器接触不良，故放弃。有兴趣的可以搜索站内值友的维修红屏烧透镜作业。

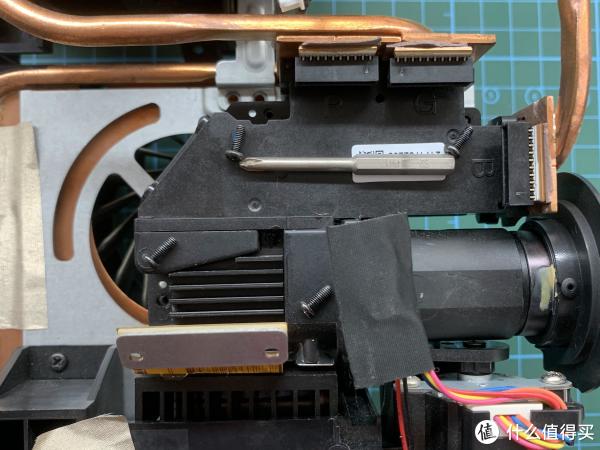

准备拆解DMD芯片部分。

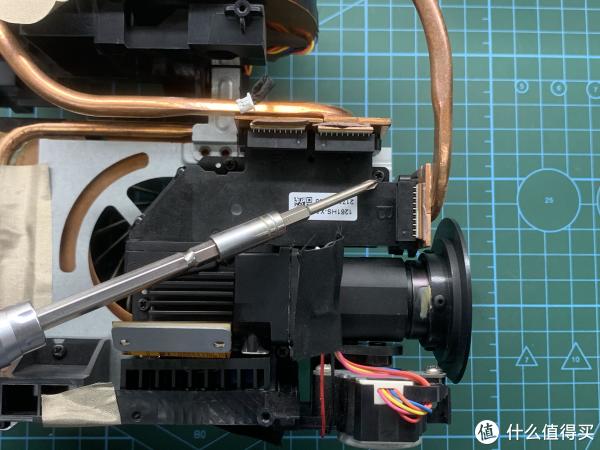

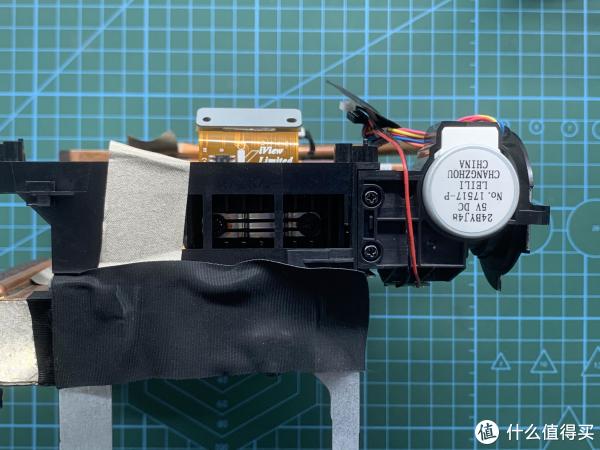

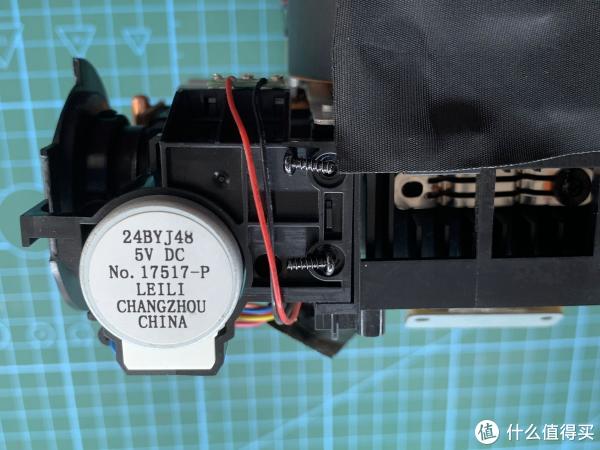

先拆下镜头对焦电机。

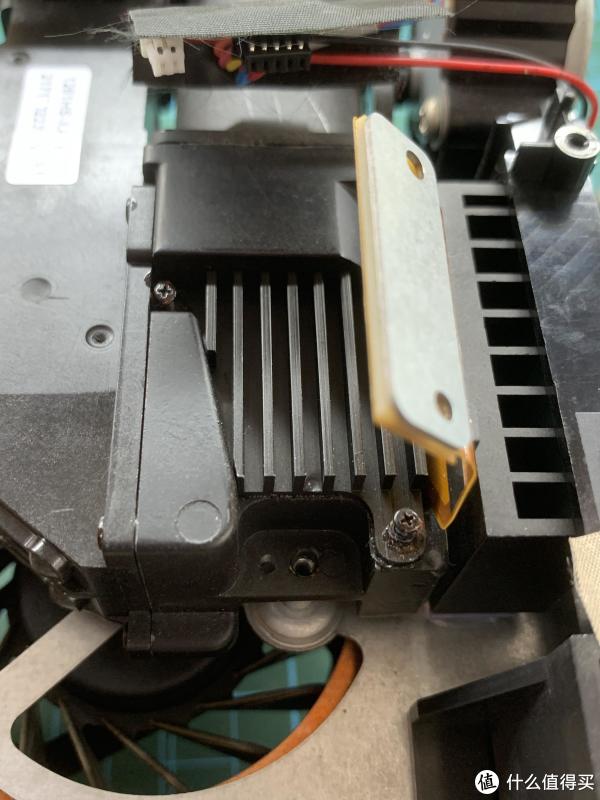

拆下DMD芯片被动散热片。

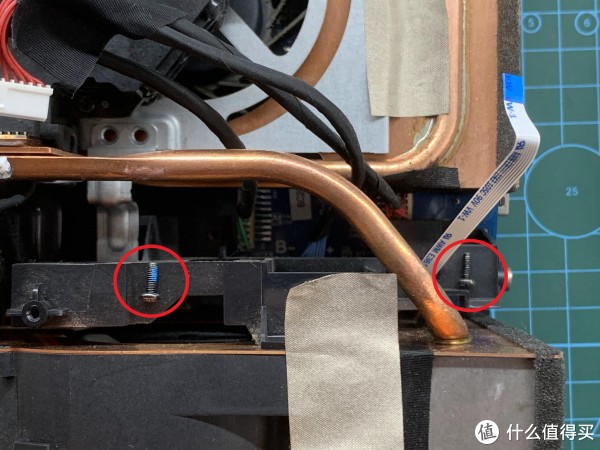

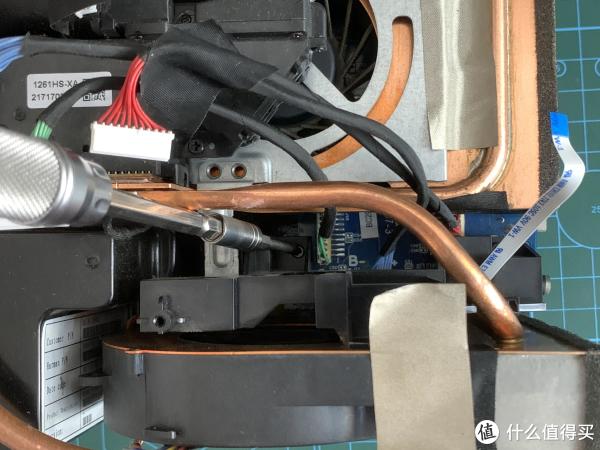

拆下4颗固定螺丝。

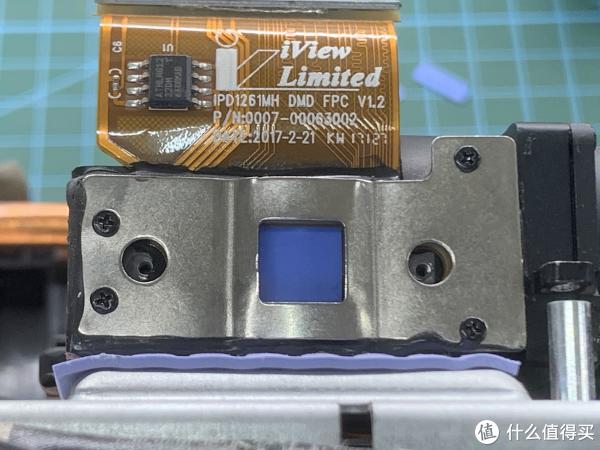

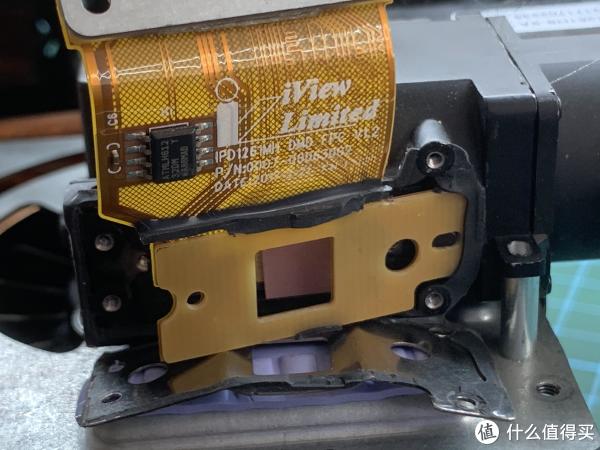

用刀片小心的割开密封硅橡胶，注意不要割伤排线。

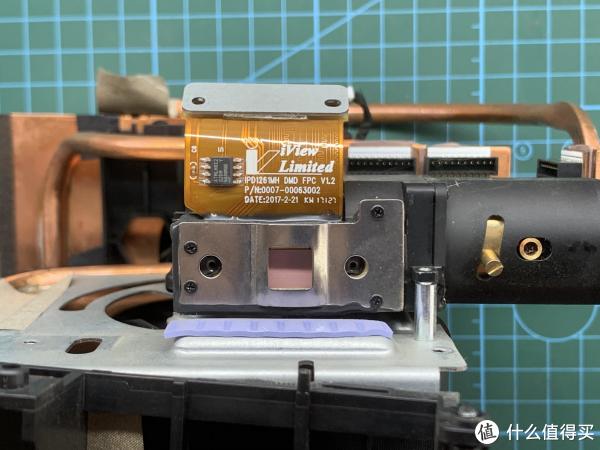

小心的取出DMD驱动板排线。

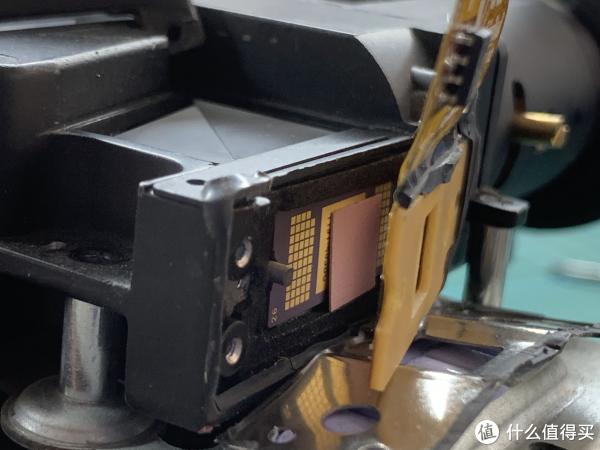

里面的就是这次维修的主角——DMD芯片。

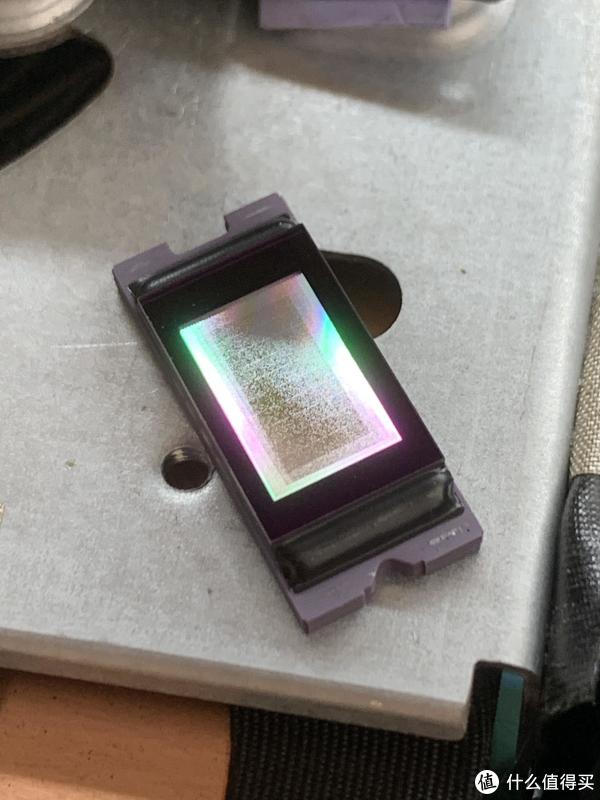

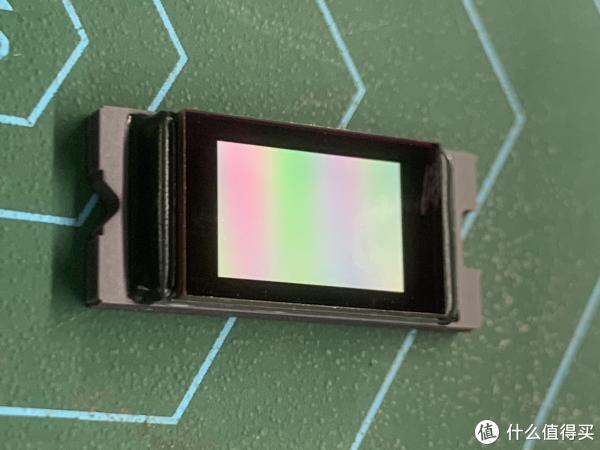

拆下的DMD芯片，伊拉克战损，可退役

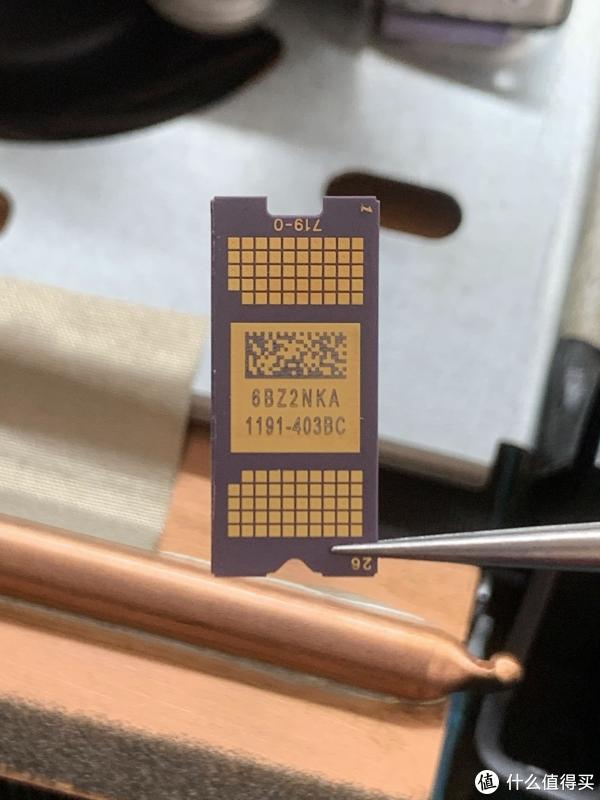

得到了DMD芯片的具体型号
寻找配件
1688上面只找到一家该型号的DMD芯片，还很贵，那只有拜托万能的某宝了。

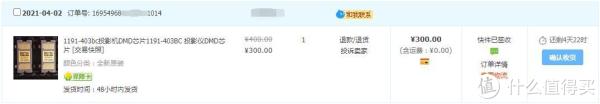

某宝的该DMD芯片从100元-850元不等，最后折中选了一家300元的，店家说是全新原装的，我估计也只是原装拆机的，只是成色比较新而已。
Three days later...

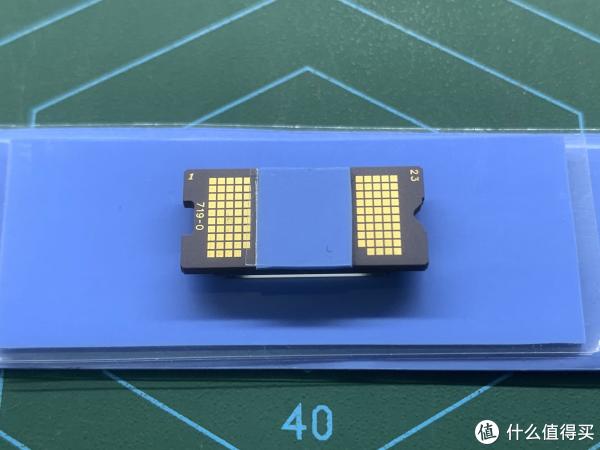

新的DMD芯片，目测无点，只是表面有些污渍，用无纺布擦拭干净即可

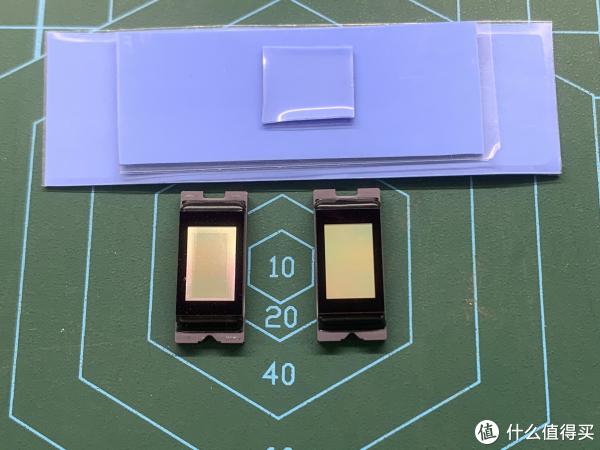

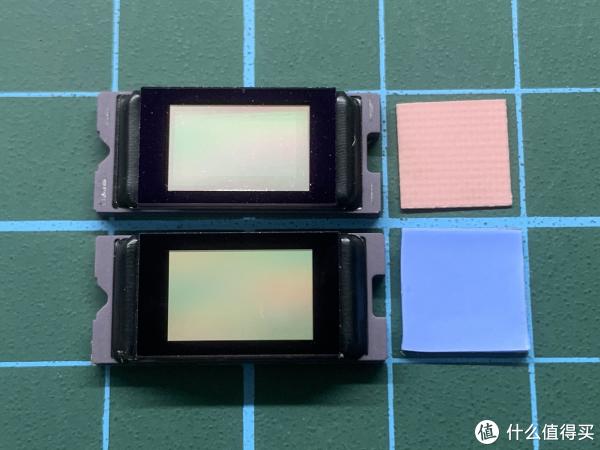

新旧DMD芯片对比
裁剪DMD芯片的导热硅胶散热垫，准备装机
回装过程
DMD芯片放回镜头内，螺丝紧固DMD驱动板排线。

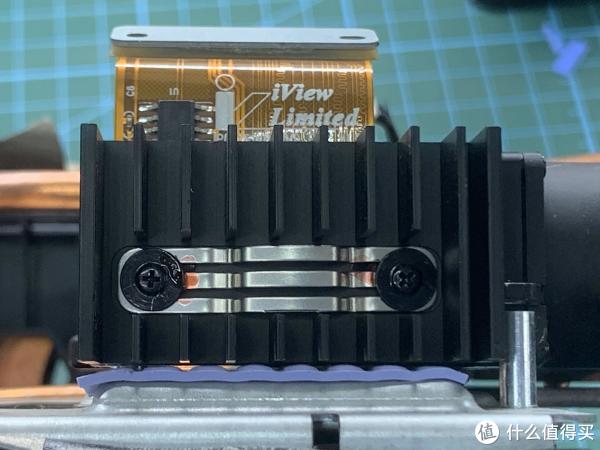

装上DMD芯片被动散热片，紧固螺丝。DMD芯片散热片和下方的导热硅胶垫暂时不能相连，即使紧固侧边螺丝相连后，二次导热是否有效？
安装镜头对焦电机
紧固螺丝，保证镜头与散热组件充分接触。
将镜头散热组件安装于副板之上。

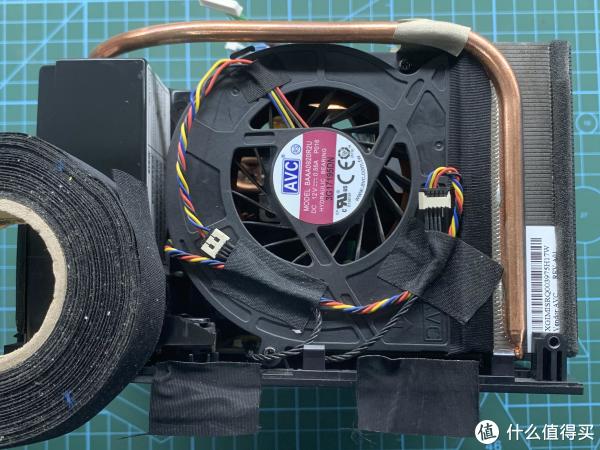

连接散热器风扇电源排线。替换电器胶带，防止异响。

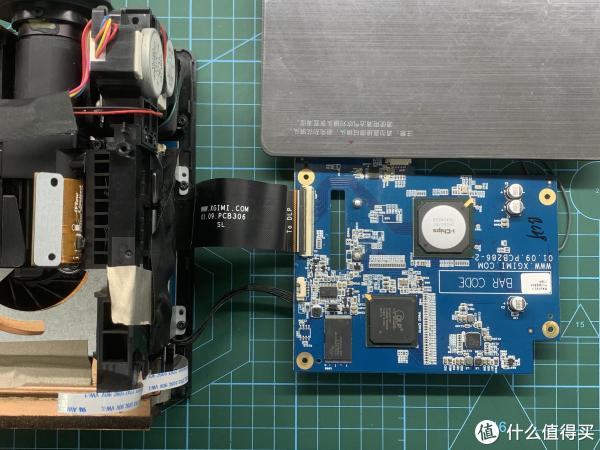

连接DLP主板。
插回R G B线束接头。

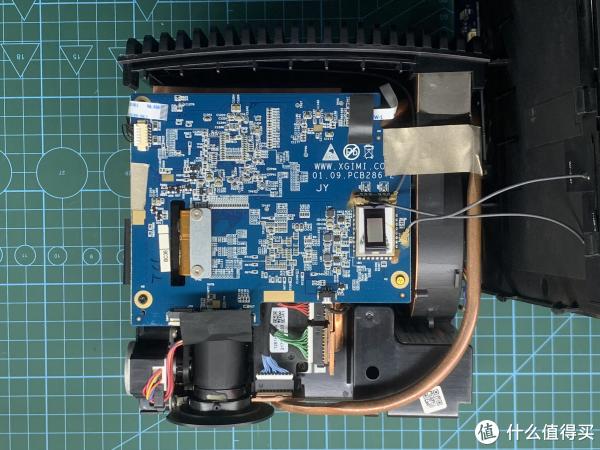

安装DLP主板。

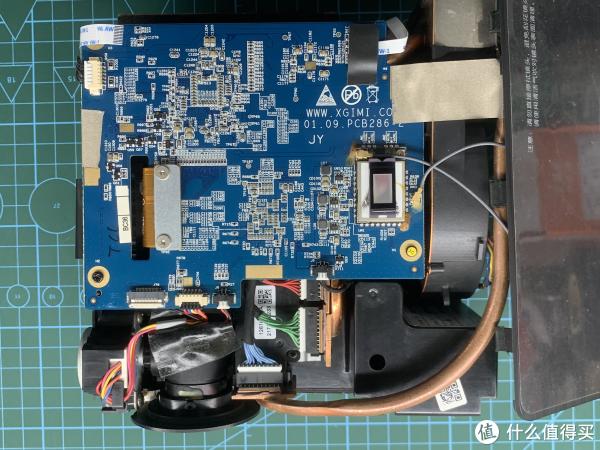

紧固DLP主板的4颗螺丝及DMD驱动板排线与DLP主板相连的2颗固定螺丝。
安装后壳，连接DLP主板各接口的排线。
各组件连接好之后就可以通电开机测试了。
拆机顺带除尘保养。
没有灰尘的样子，感觉清爽多了。

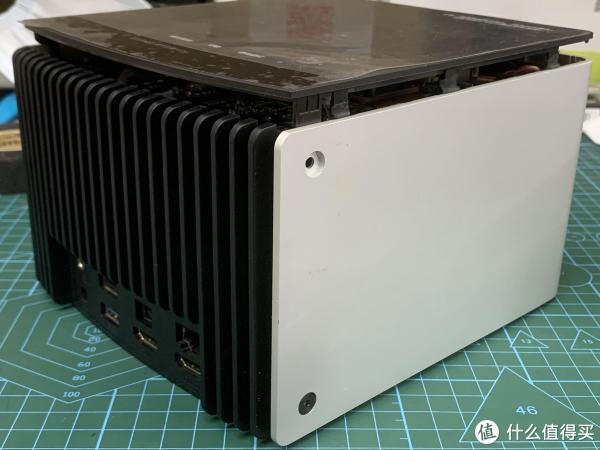

安装铝合金外壳，回装上盖，紧固螺丝，大功告成。
来张合影。

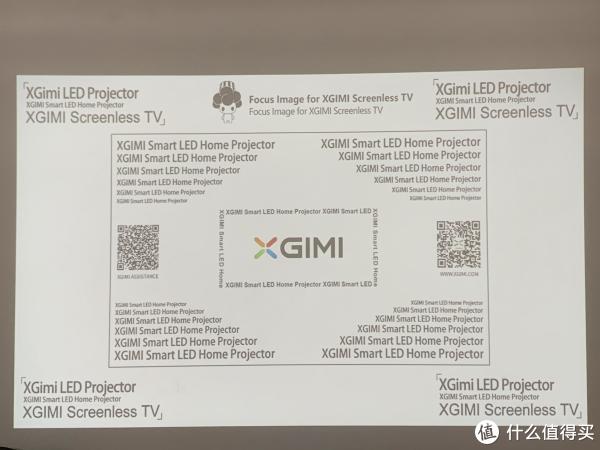

再次播放《扎克·施奈德版正义联盟》，字幕看得清了吧
测试机器，又看了遍《扎版正联》，愉快的4小时，转眼凌晨3点。。。
总结
一、极米Z5在官网介绍中写到"采用欧司朗LED光源，平均使用寿命3W小时以上，每天使用8小时，可用10年。"而关于DMD芯片方面却只字未提，更没有提及DMD芯片的使用寿命或保修期限。
极米官网Z5图文介绍
二、DMD芯片只要正确使用，理论上是投影机上最不容易坏，而且是使用寿命最长的一个零件。那又是什么原因导致DMD芯片提前报废？散热问题！！！这台极米Z5在取出DMD芯片的时候，红色的导热硅胶垫已经失效，变的干燥，失去了原本的导热功能。DMD芯片工作时产生的大量热量无法及时排出，长期高温，导致DMD芯片内的微镜装置损坏，故而出现白点和黑点，从不明显到非常明显，黑白点越来越多，最后花屏，看不清内容。
三、所以保护DMD芯片，就是延迟了投影机的使用寿命。
1、在投影机使用过程中，不要突然断电。
2、投影机关机后，等散热风扇停转再拔除电源或断电。
3、日常使用要除尘保养。
4、当投影画面出现白点黑点，一般就是DMD芯片的散热出了问题，及时拆机更换导热硅胶垫，一定要用好的导热硅胶垫，有条件的可以使用石墨烯导热硅胶垫。
